Характеристики преобразователей частоты Delta Electronics серии VFD-C2000

Серия VFD-C использует трансвекторное (FOC) управление в качестве базовой технологии управления двигателем, за счет чего достигаются беспрецедентно высокие характеристики привода, такие как пусковой момент, точность поддержания скорости и момента в широком диапазоне регулирования.
Большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия.

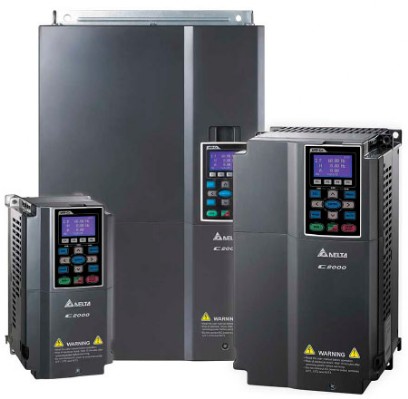

Преобразователь частоты Delta Electronics серии VFD-C2000
Диапазон мощностей: 3-ф/230В: 0.75~90кВт; 3-ф/460В: 0.75~450кВт; 3-ф/690В: 22~630кВт

Основные преимущества:
  • Режимы управления скоростью, моментом, положением;
  • Модульный дизайн с большим количеством плат расширения;
  • Встроенный ПЛК с LD-программированием;
  • Работа в 4-х квадрантах;
  • Управление стандартными асинхронными двигателями и синхронными сервомоторами в разомкнутом и в замкнутом контуре скорости;
  • Пусковой момент: до 150% на О.5Гц (без обратной связи); до 150% на ОГц (с энкодером);
  • Стабильное управление скоростью на низких частотах, до 200% момента на нулевой скорости в режиме FOC+PG;
  • РDFF-управление в контуре скорости;
  • Функция синхронизации угловых положений вала нескольких приводов;
  • Съемный цифровой пульт управления с текстовым ЖК­дисплеем (степень защиты IP 66);
  • Встроенный тормозной ключ (в моделях до ЗОкВт включительно);
  • Встроенный дроссель постоянного тока;
  • Функция безопасной остановки двигателя в соответствии со стандартами EN954-1, EN60204-1 и IEC61508;
  • Встроенный Modbus, опциональные CANOpen, PROFIBUS-DP, DeviceNet, MODBUS ТСР и EtherneUIP интерфейсы;
  • (в моделях от З7 кВт) и опционально RFl-фильтр.
Области применения Delta Electronics серии VFD-C2000
  • Оборудование для химической и деревоперерабатывающей промышленности (экструдеры, смесители, вибраторы, сепараторы, натяжные устройства, пескоструйные аппараты, продольно-строгальные станки).
  • Станочное оборудование (станки с ЧПУ, токарные, фрезерные, сверлильные, шлифовальные станки, обрабатывающие центры, прессы и т.д.).
  • Подъемно транспортное оборудование (краны, лебедки, пассажирские лифты, элеваторы, эскалаторы, редукторы, конвейеры и т.д.).
  • Упаковочное и пищевое оборудование.
  • Текстильное, компрессорное, насосное, вентиляционное и др. оборудование.
Технические характеристики Delta Electronics серии VFD-C2000
Характеристики управленияМетоды управления
1: V/F, 2: SVC, З: VF+PG, 4: FOC+PG, 5: TQC+PG, 5: TQC+PG, 6: PM+PG, 7: FOC без датчика,
8: TQC без датчика, 9: РМ без датчика (для двигателя с постоянными магнитами)
Пусковой момент
до 150% или выше на О.5Гц; в режиме FOC+PG до 150% на ОГц в течение 1 минуты
V/f характеристикаНастраиваемая по 4 точкам и квадратичная
Полоса пропускания контура скорости
5Гц (в векторном режиме до 40Гц)
Ограничение момента
Макс. 180%
Точность по моменту
±5%
Макс. выходная частота (Гц)
Нормальный режим: О.01~600.00 Гц; Тяжелый режим: 0.00 ~ 300.00 Гц (Не для всех моделей)
Точность по выходной частоте
Цифровое задание: ±0.01%, -10 ... +40°С, Аналоговое задание: ±0.1%, 25±10°С
Разрешение задания частоты
Цифровое задание: 0.01 Гц, Аналоговое задание: 0.03 х макс. вых. частоту/ 60 Гц
Перегрузочная способность
Нормальный режим: 120% от номинального тока в течение 1 мин. (160% в теч. З сек.)
Тяжелый режим: 150% от номинального тока в течение 1 мин. (180% в теч. З сек.)
Сигналы задания частоты
+10 .. -10В, 0 ... 10В, 4 ... 20мА, О .. 20мА, импульсное задание
Время разгона/замедления
0.00 .. 600.00/0.0 ... 6000.О сек
Основные функции управления
Управление моментом, управление натяжением, переключение режимов упр. моментом/скоростью. Управление прямой подачей, сервофункции управления, подхват вращающейся нагрузки и поиск скорости, ограничение момента, 17 предустановленных скоростей, переключ. времени разг/замедл., S-кривая разгона/замедления, 3-х проводное управление, автотестирование двигателя (статическое, динамическое), плавный разгон/торможение, пауза работы, компенсация скольжения, компенсация момента, ограничение вых. частоты, торможение постоянным током, ПИД-регулятор (со спящим режимом), функция энергосбережения, MODBUS (RS-485 (RJ45) макс. 115.2 кб/с), автом. повторное включение, копирование параметров.
Управление вентилятором
Типоразмеры А и В: ВКЛ/ВЫКЛ; типоразмер С и выше: ШИМ управление
Характеристики защитыЗащита двигателя
Электронное тепловое реле
Защита по току
Мгновенный ток перегрузки: 220%
Перегрузка по току в нормальном режиме: 170~175%; в тяжелом: 180~185%
Защита по напряжению
230: привод будет остановлен при напряжении на шине DC более 41 ОВ
460: привод будет остановлен при напряжении на шине DC более 820В
Защита по температуре
Встроенный датчик температуры
Предотвращение остановки
Токоограничение при разгоне и в устан. режиме. Ограничение перенапряжения при торможении.
Авторестарт после выключения питания
Задержка задается пользователем (в диапазоне до 20 сек)
Защита от замыкания на землю
Уровень тока утечки на землю: 50% от номинального тока ПЧ
Условия окружающей средыМесто установки
IEC60364-1/IEC60664-1 степень загрязнения 2, внутри помещения
Температура окружающего воздухаРабота
NEMA 1/UL Туре 1
При номинальном токе нагрузки: -10 .. + 40°С.
При работе в диапазоне 40 ... 60°С, номинальный ток должен быть снижен на 2% на 1°с.
UL Ореп Туре
При номинальном токе нагрузки: -10 ... + 50°С.
При работе в диапазоне 50 ... 60°С, номинальный ток должен быть снижен на 2% на 1°С.
Хранение/Транспортировка
-25 ... +70°С
Без конденсата, без инея

Относительная влажность
Работа
Макс. 90%
Хранение/Транспортировка
Макс. 95%
Без конденсата

Давление воздуха
Работа/ Хранение
86 ... 106 кПа
Транспортировка
70 ... 106 кПа
Уровень загрязнения
IЕС60721-З-З

Работа
Class ЗС2; Class 3S2
Хранение
Class 2С2; Class 2S2
Транспортировка
Class 1 С2; Class 1 S2
Без конденсата

Высота установкиРабота
До 1000м над уровнем моря. При высоте 1000 ... З000 м, номинальный ток должен быть снижен на 2% или температура на 0,5 °С на каждые 100м.
Упаковка
Хранение/ Транспортировка
ISTA procedure 1А (согласно весу) IEC60068-2-31
Вибрация
Амплитуда 1.0 мм с 2-13.2 Гц; 0.7 G ~ 1.0 G при 13.2-55 Гц; 1.0 G при 55-512 Гц в соответствие с 60068-2-6.
Ударопрочность
IEC/EN 60068 2-27

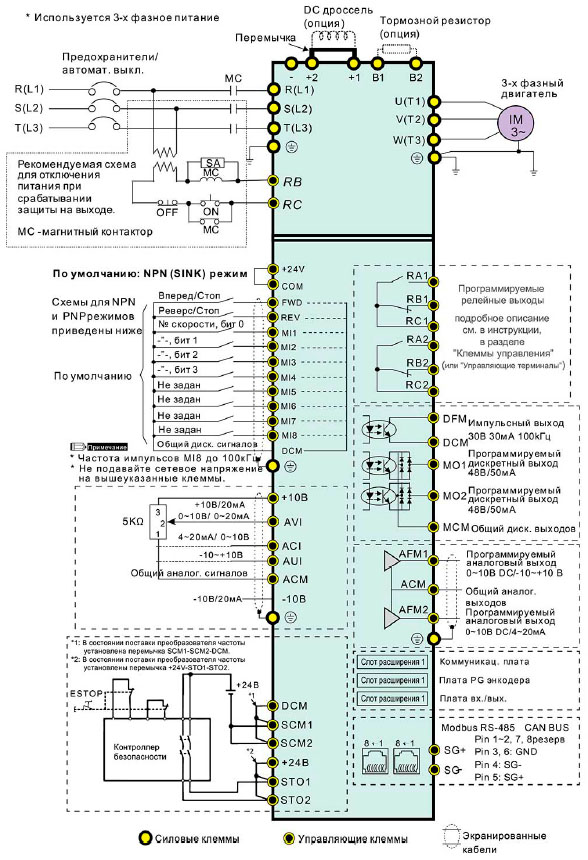

Схема соединений Delta Electronics серии VFD-C2000
Схема соединений Delta Electronics серии VFD-C2000
