Опции преобразователей частоты Delta Electronics
Цифровая панель управления VFD-PU06

Пульт PU06 позволяет управлять преобразователями частоты серии VFD-S/M/B/F, отображать текущее состояние привода (частота, ток, скорость, напряжение и др.), редактировать параметры, сохранять параметры в памяти пульта и копировать их на другой преобразователь. Возможно копирование и сохранение в пульте четырех наборов параметров.
Цифровая панель управления VFD-PU06

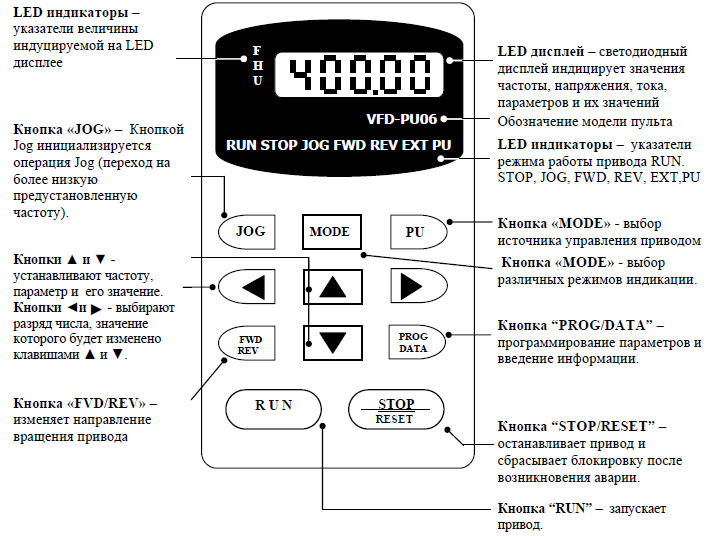

Индикация дисплея и описание
Схема управления VFD-PU06
Пульты VFD - PU02/PU-06, RC-01

Пульты типа VFD-PU02/PU-06 соединяются по интерфейсу RS-485 с помощью телефонного кабеля и может быть вынесен на дистанцию до 20м (или до 300 м при использовании автономного источника питания +15 В). Кроме обычных функций управления приводом, отображения текущего состояния привода (частота, ток, напряжение), редактирования параметров пульты обеспечивают возможность копирования настроек одного преобразователя на другой.
Пульт VFD-PU02 предназначен для использования с преобразователями VFD-L, а пульт VFD-PU06 - для VFD-M/B/F/S.

Пульт RC-01 подходит для использования со всеми преобразователями VFD. Он подключается к клеммам планки дистанционного управления и позволяет управлять приводом (Пуск/Стоп/Вперед/реверс, регулировка скорости, индикация выходной частоты с помощью стрелочного вольтметра).

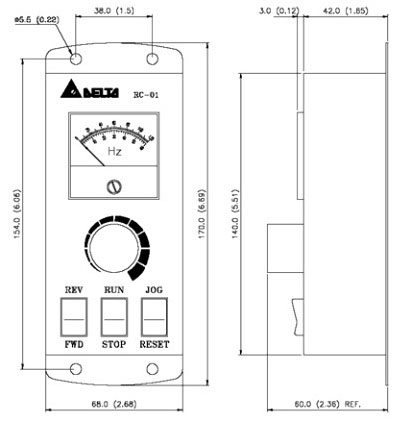

Пульты VFD - PU02/PU-06, RC-01
Аксессуары VFD

Платы расширения PG устанавливаются в преобразователи VFD для обеспечения работы привода в замкнутой системе регулирования с обратной связью по скорости и для синхронизации с другими приводами. Максимальная частота импульсов 500 кГц:
PG-02 - для преобразователей VFD-B. Используется с энкодером с питанием 5 или 12 В
PG-04 - для преобразователей VFD-V. Используется с энкодером с питанием 12 В
PG-05 - для преобразователей VFD-V. Используется с энкодером с питанием 5 В

Плата дополнительных релейных выходов RY00 (6 выходов) - устанавливается в преобразователи VFD-F для обеспечения работы в режиме веерного управления включением не более 4-х дополнительных двигателей.

Кабели для дистанционной установки пультов управления
EG1010A - 1 м
EG2010A - 2 м
EG3010A - 3 м
EG5010A - 5 м

Программное обеспечение CFVD позволяет:
- управлять, программировать и диагностировать все преобразователи частоты VFD
- устанавливается на ПК и работает в среде Windows
- работать одновременно с несколькими преобразователями, объединенными в одну сеть
- отображать текущие параметры на экране ПК в виде таблиц и графиков с заданными пользователем интервалами времени
- сохранить установленные параметры в файл и выводить их перечень на печать
- формировать управляющие команды вручную

Разветвитель RS-485 - VFD-CDM используется в качестве хаба для промышленной сети:
VFD-CDM 04 - 4 порта RS-485
VFD-CDM 08 - 4 портов RS-485

Адаптеры для установки на DIN-рейку:
DR-01 - для преобразователей VFD-S (0,2-0,75 кВт) и VFD-xxxxM21A (0,4-1,5 кВт)
DR-02 - для преобразователей VFD-xxxM21B (0,4-1,5 кВт) и VFD-xxxM43B (0,75-2,2 кВт)

Адаптер интерфейса Device Net - DN позволяет адаптировать преобразователи VFD для работы в коммуникационных сетях Device Net:
DN-02N - для преобразователей VFD-M
DN02S - для преобразователей VFD-S
DN02B - для преобразователей VFD-B

Адаптер интерфейса PROFIBUS-DP - PD-01 позволяет адаптировать преобразователи частоты VFD для работы в коммуникационных сетях PROFIBUS-DP. Может быть использован с преобразователями:
VFD-M - версия 3.00 и выше
VFD-S - все версии
VFD-B - версия 4.00 и выше
VFD-F - версия 1.09 и выше
VFD-L - все версии
Тормозные модули серии VFDB 2015/2022/4030/4045
Тормозные прерыватели
Напряжение питания ПЧ
220 В380 В
Модель
2015202240304045
Максимальная мощность двигателя, кВт15223045
Макс. пиковый ток через тормозной резистор (10%ED), А
40604060
Продолжительный ток через тормозной резистор, А15201518
Напряжение включения тормозного прерывателя, В DC
(330/345/360/380/400/415) ± 3В
(660/690/720/760/800/830) ± 6В
Номинальное напряжение на шине, В200...400400...800
Макс. температура нагрева радиатора
+95 0С
Сигнализация перегрева радиатора
Релейный контакт (RA, RB, RC) 5А,120В АС/ 28В DC
Индикация состояния модуля
Зеленый: сброс энергии в тормозной резистор;  Желтый: готовность; Красный: авария.
Место установки
В помещении (без агрессивных газов и металлической пыли)
Рабочая температура
-10 …+50 0С
Температура хранения
-20 …+60 0С
Относительная влажностьне более 90% (без образования конденсата)
Допустимая вибрация
9,8 м/с2 (1G) до 20 Гц,
2 м/с2 (0,2G) от 20 до 50 Гц
Степень защитыIP50
Тормозные резисторы
МодельМощностьСопротивление
BR1K5W005
1500 Вт5 Ом
BR1K2W6P8
1200 Вт6,8 Ом
BR1K2W008
1200 Вт8 Ом
BR1K5W040
1500 Вт40 Ом
BR1K0W050
1000 Вт50 Ом
Габаритные размеры

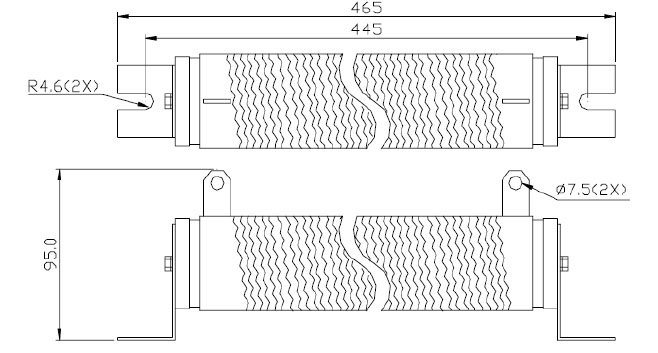

Тормозной модуль
Тормозной модуль

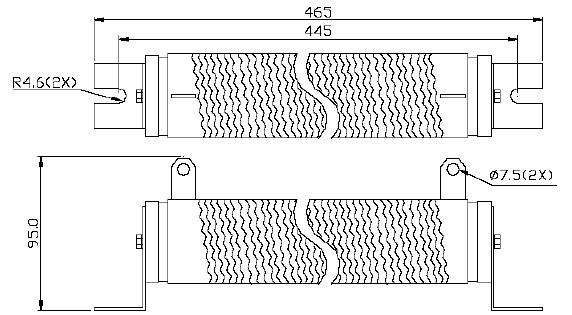

Тормозной резистор
Тормозной резистор

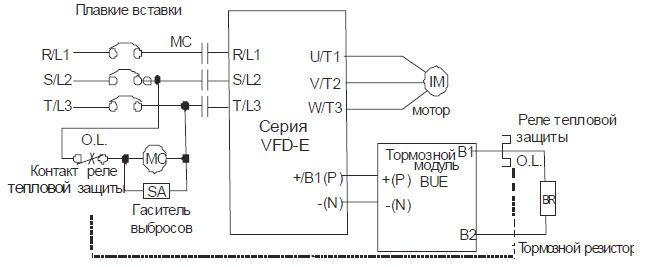

Схема соединения
Схема соединения
Тормозные модули серии BUE
Тормозные прерыватели
Напряжение питания ПЧ
115/230 В380-460 В
Модель
20015
40015
Максимальная мощность двигателя, кВт1,51,5
Макс. пиковый ток через тормозной резистор (10%ED), А
3,61,8
Продолжительный ток через тормозной резистор, А1,1410,57
Напряжение включения тормозного прерывателя, В DC
(328/345/362/380/397/415)± 3В
(656/690/725/760/795/830) ± 6В
Номинальное напряжение на шине, В200...400400...800
Макс. температура нагрева радиатора
+95 0С
Индикация напряжения на шине
Выкл., когда напряжение на DC шине менее 50В
Место установки
В помещении (без агрессивных газов и металлической пыли)
Рабочая температура
-10 …+50 0С
Температура хранения
-20 …+60 0С
Относительная влажностьне более 90% (без образования конденсата)
Допустимая вибрация
9,8 м/с2 (1G) до 20 Гц,
2 м/с2 (0,2G) от 20 до 50 Гц
ИсполнениеНастенный монтаж, IP20
Тормозные резисторы
МодельМощностьСопротивление
BR080W200
80 Вт200 Ом
BR080W750
80 Вт750 Ом
BR300W750
300 Вт400 Ом
Габаритные размеры

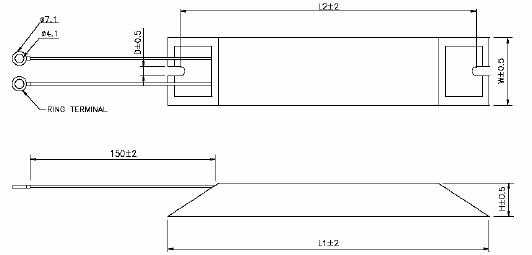

Тормозной модуль
Тормозной модуль

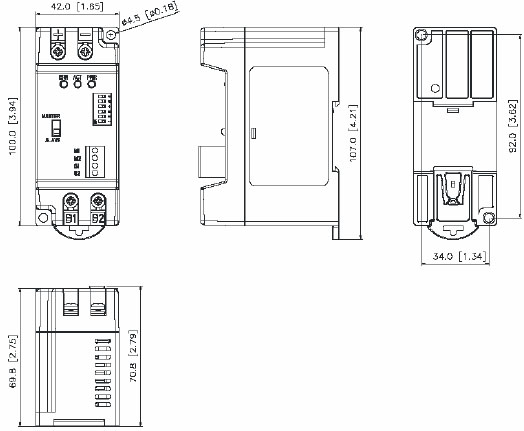

Тормозной резистор
Тормозной резистор
Схема соединения
Схема соединения
Тормозные модули серии VFDB-4132
Тормозные прерыватели
Напряжение питания ПЧ
460 В
Модель
VFDB 4132
Максимальная мощность двигателя, кВт132
Макс. пиковый ток через тормозной резистор (10%ED), А
240
Продолжительный ток через тормозной резистор, А75
Напряжение включения тормозного прерывателя, В DC
(618/642/667/690/725/750) ± 6В
Номинальное напряжение на шине, В480...750 B
Макс. температура нагрева радиатора
+95 0С
Сигнализация перегрева радиатора
Релейный контакт (RA, RC) 5А, 120В АС/ 28В DC
Индикация состояния модуля
ON-когда напряжение DC шины менее 50ВDC
Место установки
В помещении (без агрессивных газов и металлической пыли)
Рабочая температура
-10 …+50 0С
Температура хранения
-20 …+60 0С
Относительная влажностьне более 90% (без образования конденсата)
Допустимая вибрация
9,8 м/с2 (1G) до 20 Гц,
2 м/с2 (0,2G) от 20 до 50 Гц
Степень защиты, конструкцияНастенный монтаж, IP10
Тормозные резисторы
МодельМощностьСопротивление
BR1K5W005
1500 Вт
5 Ом
BR1K2W6P8
1200 Вт
6,8 Ом
BR1K2W008
1200 Вт
8 Ом
BR1K5W040
1500 Вт
40 Ом
BR1K0W050
1000 Вт
50 Ом
BR1K0W075
1000 Вт
75 Ом
Габаритные размеры

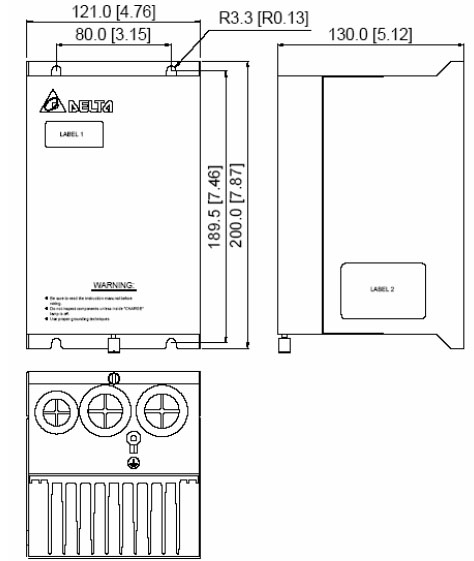

Тормозной модуль
Тормозной модуль

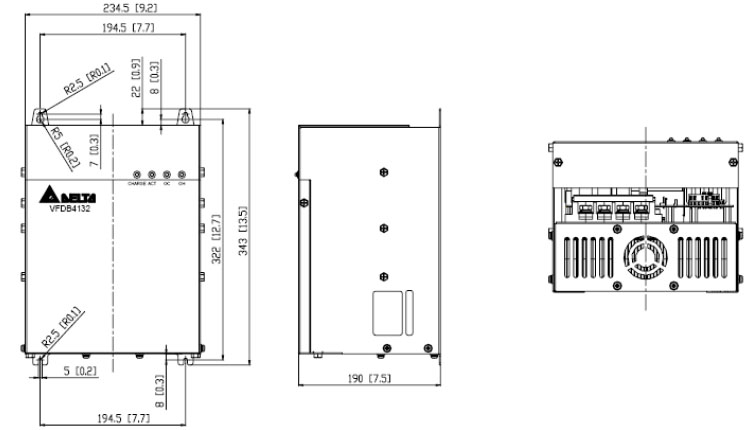

Тормозной резистор
Тормозной резистор

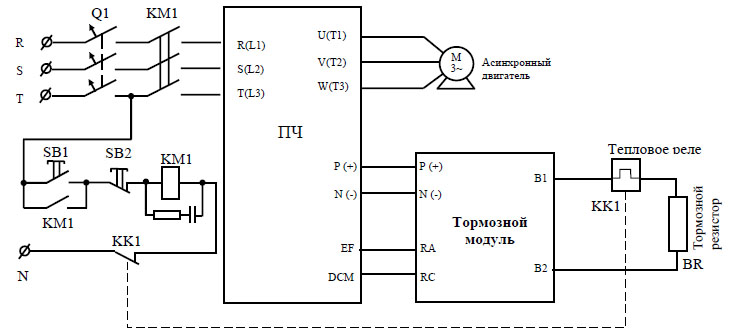

Схема соединения
Схема соединения
