Характеристики преобразователей частоты Delta Electronics серии VFD-L

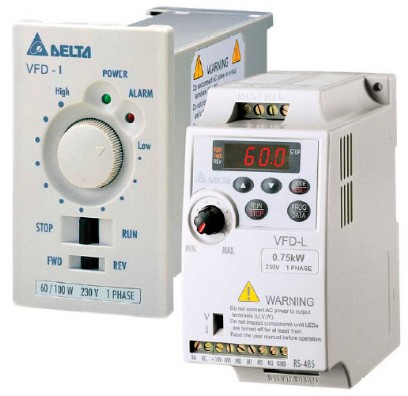

Преобразователь частоты Delta Electronics серии VFD-L
Диапазон мощностей: VFD-L1 1-ф/ 220В: 25~100Вт; VFD-L2 1-ф/ 220В: 0.2~2.2кВт

Основные преимущества:
  • Простая и сверхкомпактная конструкция
  • Щитовой (VFD-L 1) и панельный (VFD-L2) монтаж
  • Настраиваемая характеристика V/F
  • Несущая частота ШИМ до 10кГц
  • Автоматическая компенсация момента и скольжения
  • Связь по MODBUS (скорость 9600 бит/сек)
  • Пусковой момент 150% на 5Гц
  • 4 предустановленных скорости и автоматическое пошаговое управление
  • Встроенный РЧ-фильтр
Области применения Delta Electronics серии VFD-L
Простые бумагоотрезные устройства, конвейеры, вентиляторы, насосы, вращатели и др. приводы, не требующие от ПЧ высоких характеристик.
Технические характеристики Delta Electronics серии VFD-L
Характеристики VFD-L1Метод управления
SVPWM (ШИМ пространственных векторов); несущая частота 10 кГц); v/f
Выходная частота (Гц)
1.0-120ГЦ
Перегрузочная способность
150% номинального тока в течении 1 минуты
Время разгона/замедленияот 0.5 до 30.0 секунд
Задание частоты
Потенциометром
Сигналы управленияПанель
ПУСК/СТОП, ВПЕРЕД/НАЗАД
Внешние
ПУСК/СТОП, ВПЕРЕД/НАЗАД, RS-485
Выходная индикацияПанель
Светодиодная индикация ошибок и аварий
Внешние
Индикация аварии (выход с открытым коллектором)
Функции защиты
Пере-/недонапряжение; сверхток; перегрузка; перегрев радиатора; электронное реле термозащиты двигателя
Охлаждение
Естественная конвекция
Характеристики VFD-L2
Метод управления
SVPWM (ШИМ пространственных векторов); несущая частота 3-10 кГц); V/f
Выходная частота (Гц)
1.0-400Гц (разрешение 0.1 Гц)
Перегрузочная способность
150% номинального тока в течении 1 минуты
Характеристики момента
Автоматическая компенсация момента и скольжения; пусковой момент: 150% на 5.0 Гц
Время разгона/замедления
0.1-600 сек
Уровень токоограничения
От 20 до 200% от номинального тока
Вольт/частотная характеристика (V/f)
Возможна корректировка пользователем
Функции работы
Автоматическая регулировка выходного напряжения; S-образная характеристика; предотвращение остановки привода от сверх тока и перенапряжения на шине DC; запись сообщений о характере аварий; программирование несущей частоты; торможение двигателя постоянным током; автоматический рестарт после кратковременного пропадания питающего напряжения; ограничение диапазона регулировки частоты; запрещение реверса и т. д.
Функции защиты
Пере-/недонапряжение; сверхток; перегрузка; перегрев радиатора; внешняя ошибка; электронное реле термозащиты двигателя
Охлаждение
Встроенным вентилятором
Прочие
Встроенный РЧ-фильтр в модификации В
Условия эксплуатацииКласс защиты
IP20
Степень загрязнения2
Место установки
Высота до 1000м над уровнем моря, внутри помещений без наличия агрессивных сред
Рабочая темпера окр. среды
- 10'С ... + 50'С (40'С при плотной установке) без конденсата и инея
Температура хранения/транспортировки
- 20'С ... 60'С
Влажность окр. среды
до 90% RH (без конденсата)
Вибростойкость
9.80665м/с' (1G) ДО 20Гц, 5.88м/с' (0.6G) от 20 ДО 50Гц

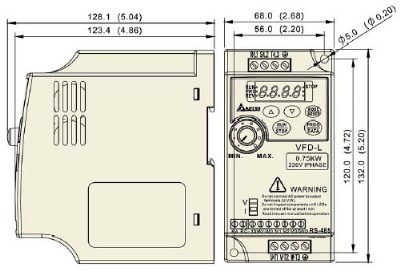

Технические характеристики Delta Electronics серии VFD-L
Напряжение питания 50/60 ГцМодельНом. мощность 3-ф. двигателя, кВтНом. выходной ток (А)Размеры ШхВхГ (мм)
1-фазное, 220 В
VFD40WL21A
25/40 Вт0.25/0.4
60.0 х 100.0 х 135.7
VFD40WL21B
VFD001L21A
60/100 Вт0.56/0.8
VFD001L21B
VFD002L21A
0.21.6
68.0 х 132.0 х 128.1
VFD002L21B
VFD004L21A
0.42.5
VFD004L21B
VFD004L21E
VFD007L21A
0.754.2
VFD007L21B
VFD007L21E
VFD015L21W
1.57.0
VFD022L21W
2.211
100.0 х 161.0 х 124.2
Схема соединений преобразователей частоты Delta Electronics серии VFD-L
VFD-L1
VFD-L2
хема соединений преобразователей частоты Delta Electronics серии VFD-L1

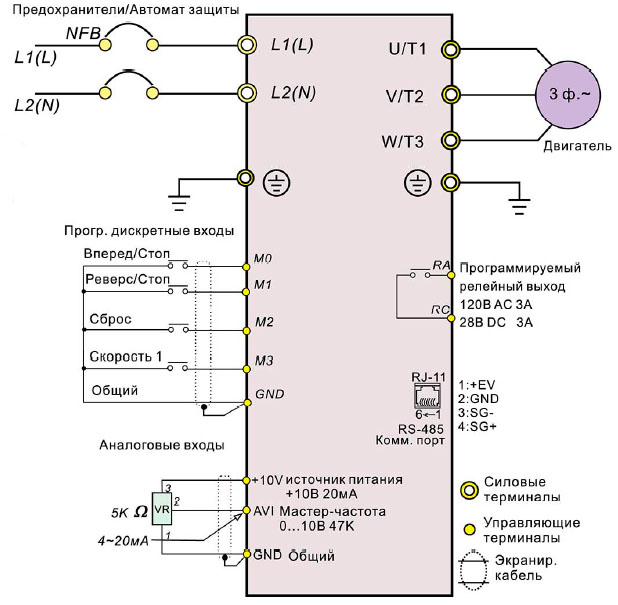

хема соединений преобразователей частоты Delta Electronics серии VFD-L2
