Характеристики компактных векторных преобразователей частоты Delta Electronics серии VFD-EL

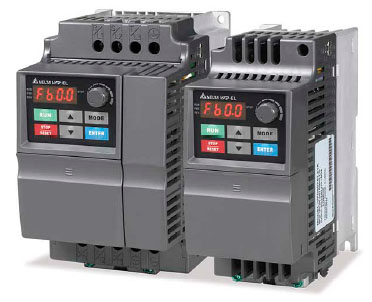

Компактный преобразователь частоты Delta Electronics серии VFD-EL
Диапазон мощностей: 1-ф/ 220В: 0.2~2.2кВт; 3-ф/ 380В: 0.4~3.7кВт

Основные преимущества:
  • Векторный и скалярный режимы управления асинхронными двигателями
  • Допускается плотная установка приборов за счет высокоэффективного охлаждения
  • Компактная конструкция, монтаж на DIN-peйкy
  • Простота при обслуживании и вводе в эксплуатацию
  • ПИД-регулятор
  • Специальные параметры управления насосами (учет утечки жидкости, спящий режим)
  • Формирование характеристики V/f по трем точкам (в режиме VF)
  • Встроенный РЧ-фильтр класса В
  • Встроенный RS-485 (Modbus)
  • Платы связи для сетей Profibus, DeviceNet, LonWorks и CANopen
  • Опциональный выносной пулы PU06 и программное обеспечение VFDSoft
  • Встроенная функция многонасосного (многодвигательного) режима работы
Области применения Delta Electronics серии VFD-EL
Системы вентиляции, системы водоснабжения, управление температурой в печах и термошкафах, ткацкие станки, упаковочные машины, намотчики/подмотчики, производство пленки, ленточные конвейеры, вентиляционно-сушильные камеры и т.д.
Технические характеристики Delta Electronics серии VFD-EL
Характеристики управленияМетод управления
SPWM (синусоидальная ШИМ); V/f
Выходная частота (Гц)
0.1 -600Гц (разрешение 0.01 Гц)
Разрешение выходной частоты
0.01 Гц
Характеристики момента
Автоматическая компенсация момента и скольжения; пусковой момент: 150% на 5.0Гц
Перегрузочная способность
150% от номинального тока в течение 1 мин.
Пропускаемые частоты
Три зоны, с диапазоном 0.1 -600Гц
Время разгона/замедления
0.1- 600 сек (по 2 независимые уставки)
Уровень токоограничения
От 20 до 250% от номинального тока
Торможение пост. током
Рабочая частота: 0.1 -600.0 Гц, вых. ток: о-100% от нам. тока Время активизации: при старте 0-60 сек, при останове 0-60 сек
Тормозной момент
Примерно 20% (до 125% с дополнительным тормозным резистором или с внешним тормозным модулем.
Вольт/частотная хар-ка (V/f)
Возможна корректировка пользователем
Рабочие характеристикиЗадание частотыЦифр. пульт
Встроенный потенциометр или клавиши
Внешние сигналы
Потенциометр-5кОм/0.5Вт, 0 ... +10VDC, 4 ... 20mА,интерфейс RS-485; Программируемые входы 3 - 9 (15 предустановленных скоростей, Jog, up/down)
Сигналы управленияЦифр. пульт
Клавиши RUN и STOP
Внешние сигналы
2 проводн./3 проводн. (FWD, REV, EF), JOG (толчковая скорость), интерфейс RS-485 (MODBUS)
Функции программируемых входов
Предуст. скорости 0-15, Jog, запрет разг./замедления, выбор разгона/замедл. 2, пауза (NC, NO), выбор АСI/АVI, сброс привода, счетчик импульсов, увелич./уменьш. частоты (UP/DOWN), выбор NPN/PNP логики
Функции программируемых выходов
Привод работает, заданная частота достигнута, ненулевая скорость, пауза, авария, местное/дистанц. управление, готовность к работе, перегрев ПЧ, аварийный останов и выбор состояния входных терминалов (NC/NO)
Аналоговый выход
Сигнал пропорц.: вых. частоте/току/напряжению/заданной частоте/скорости
Выходной аварийный сигналКонтакт замкнется при сраб. одной из защит (1 релейный контакт или 1 транзистр. выход откр. коллект.)
Функции работы
AVR, S-кривая разгона/замедл., ограничение напряжения и тока, запись 5 отказов, блокировка реверса, перезапуск при пропадании питания, тормож. пост. током, автоматическая компенсация момента/скольжения, корректировка частоты ШИМ, огранич. вых. частоты, блокировка изменения параметров, ПИД-регулятор, счетчик импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP входы
Функции защиты
Повышенное и пониж. напряжение, перегрузка и недогрузка по току, внешнее отключение,
коротк. замык., замы к. на землю, перегрев радиатора, электр. тепловое реле, перегрев двигателя (РТС)
Пульт управления
6-клавиш, 4 светодиода состояния, 7-сегментный 4-разрядный LЕD-индикатор: заданная и выходная частота, вых. ток, пользовательская величина, параметры, коды аварийных отключений, RUN, STOP, RESET, FWD/REV, JOG
Условия эксплуатацииКласс защитыIP20
Степень загрязнения2
Место установки
Высота до 1000 м над уровнем моря, внутри помещений без наличия агрессивных сред
Рабочая температура окр. среды
- 10°С ... + 50°С (40°С при плотной установке) без конденсата и инея
Температура хранения / транспортировки- 20°С ... 60°С
Влажность окр. среды
до 90% RH (без конденсата)
Вибростойкость
9.80665м/сf (1 G) до 20Гц, 5.88м/с2 (0.6G) от 20 до 50Гц
Технические характеристики Delta Electronics серии VFD-EL
МодельНапряжение питания
50/60 Гц
Ном. мощность
3ф. двигателя, кВт

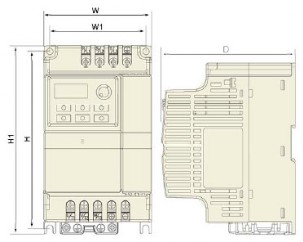

Ном. выходной ток, АРазмеры, мм
(ШхВхГ)
Масса, кг
VFD002EL21A1-фазное, 200-240 В0,21,672,0 х 174,0 х 136,01,1
VFD004EL21A
1-фазное, 200-240 В
0,42,5
72,0 х 174,0 х 136,0
1,1
VFD004EL43A
3-фазное, 380-480 В0,41,5
72,0 х 174,0 х 136,0
1,2
VFD007EL21A
1-фазное, 200-240 В
0,754,2
72,0 х 174,0 х 136,0
1,1
VFD007EL43A
3-фазное, 380-480 В
0,752,5
72,0 х 174,0 х 136,0
1,2
VFD015EL21A
1-фазное, 200-240 В
1,57,5100,0 х 174,0 х 136,01,9
VFD015EL43A
3-фазное, 380-480 В
1,54,2
72,0 х 174,0 х 136,0
1,2
VFD022EL21A
1-фазное, 200-240 В
2,211,0
100,0 х 174,0 х 136,0
1,9
VFD022EL43A
3-фазное, 380-480 В
2,25,5
100,0 х 174,0 х 136,0
1,9
VFD037EL43A
3-фазное, 380-480 В
3,78,2
100,0 х 174,0 х 136,0
1,9
Схема соединений преобразователей частоты Delta Electronics серии VFD-EL
